Connecter un Arduino Pro Mini à un CP2102 UART

Un mini tutorial avec un taux de transfert à 112500!

Dans la catégorie « je vais oublier comment ça marche d’ici 2 semaines », une mini note concernant un contrôleur CP2102 UART chopé pour moins de 2€ sur AliExpress.

Je l’avais initialement commandé pour créer un PSNee avec un Arduino Pro Mini, mais suite à une mauvaise PS1 qui avait un contact mort jenesaispascomment, j’ai du arrêter l’idée très rapidement.

Bref, j’ai du le reprendre très récemment car un de mes Arduino avait son bootloader totalement corrompu (j’ai passé 3 bonnes heures à chercher pourquoi, si c’était due à mes connections, ou si l’appareil était juste mort). Sauf que… Bah oui, j’ai oublié comment on l’utilise, et quel connecteur va où…

Donc, ce post va me fait un mini aide-mémoire. ET ZEBARDIIIIII !

Récupération des drivers

Déjà, récupérez les drivers de votre connecteur. Pour ma part, je suis allé sur le site du constructeur:

LIEN: https://www.silabs.com/developers/usb-to-uart-bridge-vcp-drivers

Vous faites une extraction sur le bureau, vous allez dans le gestionnaire de périphériques (WIN + X ==> G ), clic droit sur le périphérique inconnu, vous spécifiez le dossier avec les drivers, et c’est bon.

Lancez l’application Arduino, et vous devriez voir le port COM apparaitre normalement. Si oui, succès!

Connexion à l’Arduino Pro Mini

Voici comment connecter l’Arduino au connecteur Serial USB:

CP2102 UART

  • GND
  • CTS
  • 5V
  • TXD
  • RXD
  • DTR

ARDUINO PRO MINI

  • GND
  • (RIEN)
  • VCC
  • RXI
  • TXD
  • GRN

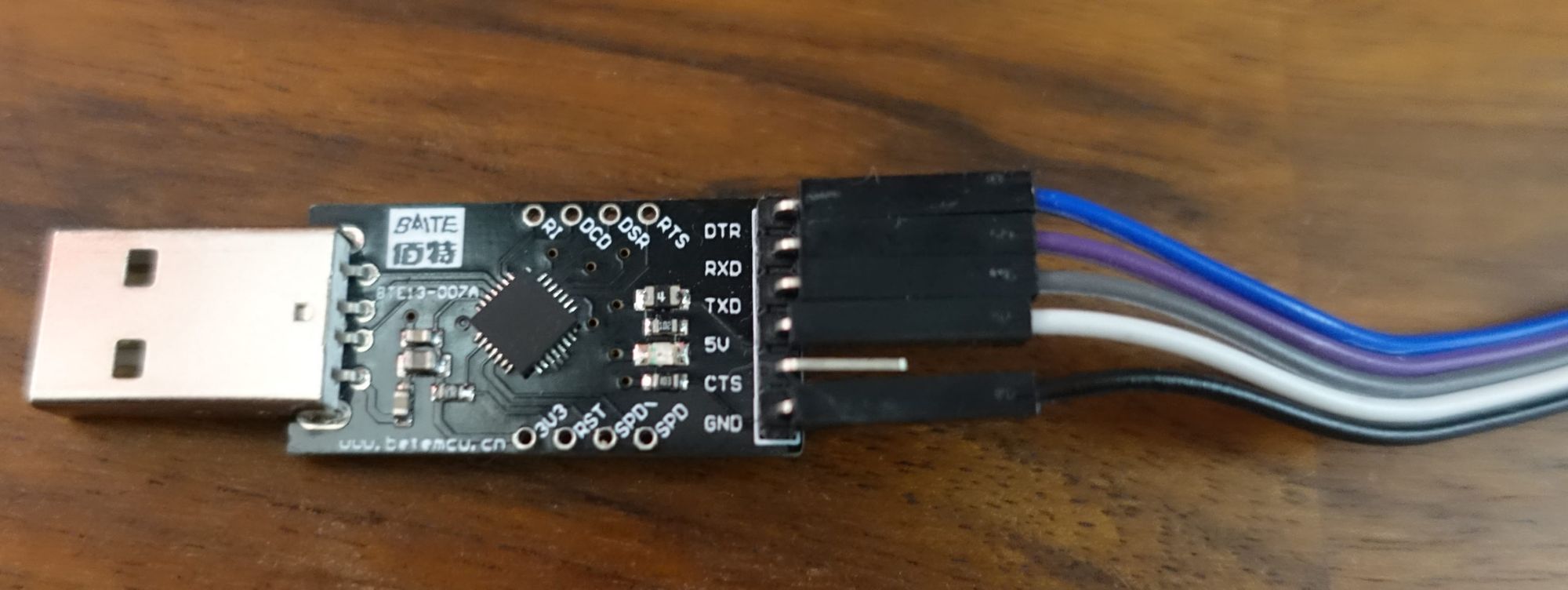

Et voila ce que ça donne en image, histoire d’avoir un repérage visuel:

Ca devrait être tout bon!
